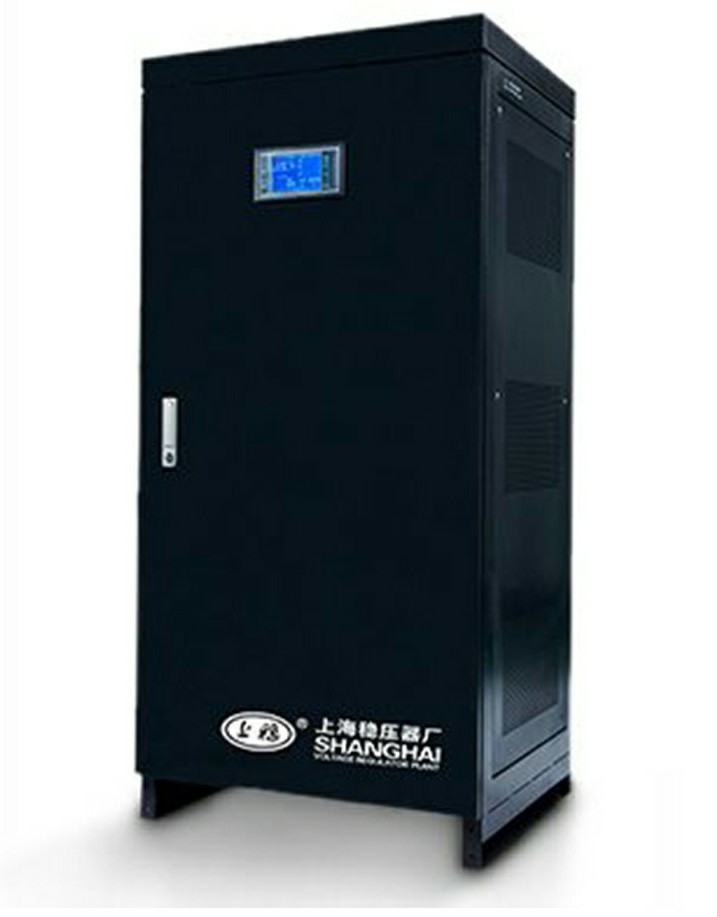

SBW-SW系列高精度無觸點穩壓器

SBW-SW系列高精度無觸點穩壓器


SBW-SW-3系列智能可控硅無觸點交流穩壓器是我公司引進、吸收國外技術,同時結合我國國情,為穩定交流電壓而設計的新一代智能型快速節能穩壓電源。該穩壓器中央控制系統采用單片機智能控制,并配以多語言液晶顯示,突出表現本設備的安全性、穩定性、節能性和人性化的人機界面。同傳統補償式穩壓器及業內常規無觸點交流穩壓器比較,具有智能控制與顯示、高精度、快速穩壓、靜音節能、輸出無突變五大顯著優點;且無觸點高精度、快速穩壓、輸出無突變是業內未及的高新技術!

SBW補償式交流穩壓器、SBW-SW交流無觸點穩壓器優缺點比較


對比項目

SBW補償式交流穩壓器

SBW-SW無觸點穩壓器

備注



工作原理


SBW補償式交流穩壓器主要由補償變壓器TB、調壓變壓器TVV及傳動系統組成(如上圖)。
有碳刷、有觸點、有機械傳動,模擬控制。


SBW-SW智能交流無觸點穩壓器主要由補償變壓器(可控變壓器)、可控硅無觸點開關、高速AD采樣及單片機組成的智能處理器構成(如上圖)。
無碳刷、無觸點、無機械傳動、數字化智能控制。

SBW-W交流無觸點穩壓器因此具有:智能控制與顯示、快速穩壓、靜音節能三大顯著優點。



控制及顯示

模擬控制,
參數設定依靠電位器調節;
有很多廠家沿用指針式顯示。
注:我廠2009年起改用LCD液晶數字顯示。

12位高速AD采集,每周波采集128點,單片機數字處理及真有效值計算,控制精確無誤 ,大規??删幊踢壿嬈骷c單片機的完美配合。
人性化的人機界面:通過操作面板觸摸鍵可以查看、設定穩壓器各種指標。




響應時間

模擬信號采集及處理
響應時間一般為50ms左右

12位高速AD采集,每周波采集128點,單片機高速處理。
響應時間<10ms

有廠家為模擬控制方式,響應時間不能達到快速要求



穩定時間(輸入電壓突變10%)

1s左右(JB/T7620-1994規定)

≤100ms(YD/T1270-2003規定)

很多廠家因控制及環流問題,穩定時間接近補償式,遠不能達到標準規定≤100ms的要求



噪 音

≤55分貝

≤50分貝???具有靜音特點



效率

損耗主要由補償變壓器、調壓變壓器兩部分組成。
國標產品效率:
50KVA以下≥94%
50KVA-100KVA≥96%
100KVA以下≥97%

損耗主要由補償變壓器產生,同一廠家按相同工藝生產損耗降低近一半。
國標產品效率:
50KVA以下≥95%
50KVA-100KVA≥97%
100KVA以下≥98%




調壓方式

統調或分調只能選擇其一

統分調兼得:分調調壓,可隨意設置統調、分調(上穩特有功能),具有三相電壓自動平衡功能,可有效克服中心點漂移



抗諧波功能

需要增加濾波控制電路

12位高速AD采集,每周波采集128點,單片機高速處理,數字濾波功能,在嚴重諧波干擾時仍可安全穩定運行



故障保護

故障切斷輸出

有故障切斷輸出或不間斷自動旁路工作兩種模式供選擇



旁路功能

手動旁路供電

有不間斷自動旁路功能



維護周期

3-6個月檢查維護一次,檢查碳刷壓力及接觸情況,清理灰塵及積碳

可以免維護:1年檢查一次接線有無過熱松動現象,清理灰塵污垢



穩壓精度

±1-5%可調??常規±3%

±1.5-7%可設置??常規±2.5%


技術參數

輸入

穩壓范圍

常規三相304V-456V或?qū)挿秶貏e訂制

頻率

50HZ/60HZ

輸出

額定電壓

相電壓220V

中心電壓

±7℅可調整

穩壓精度

±(1-7)℅可選擇(常規為±1.5℅、高精度定制)

響應時間

≤10ms

穩定時間

≤100ms

波形失真

不產生附加波形畸變(靜態)

效率

50KVA及以下≥97℅、50KVA以上≥99℅

三相不平衡度

三相電壓自動平衡

延時輸出

先穩壓再輸出(保護設備不受沖擊)

過壓

輸出相電壓低于10℅(245V),切斷輸出或不間斷轉向旁路

欠壓

輸出相電壓低于10℅(195V),切斷輸出或不間斷轉向旁路

保護

缺相

具備(自動切斷)

過載

電子檢測,過載1分鐘左右切斷輸出

過流

電子檢測和斷路器雙重保護

短路

電子檢測和斷路器雙重保護

旁路

人工或不間斷自動旁路

指示

電壓

A、B、C、∑ABC三相分別具有真有效值數字顯示

電流

A、B、C、∑ABC三相分別具有真有效值數字顯示

工作狀態

穩壓狀態/市電狀態

異常

過壓、欠壓、過載、保險絲斷

工作方式

?

具有穩壓和市電兩種工作方式

電壓調整方式

?

同調、分調、自動判別

過載能力

?

5倍額定電流1秒鐘


造型一覽

產品規格:

序號

型號

規格

穩壓

范圍

穩壓

精度

額定容量

(KVA)

額定輸出電流(A)

參考外形尺寸mm

(寬**高)

參考重量

(Kg)

備注

1

SBW-

SW-30

±15

±1%-5%可調

30

46

400*800*800mm箱式

(含輪總高880mm)

118

2

SBW-

SW-50

±15

±1%-5%可調

50

76A

400*800*800mm箱式

(含輪總高880mm)

155

3

SBW-

SW-80

±15

±1%-5%可調

80

122A

500*850*1000mm

箱式

200

4

SBW-

SW-100

±15

±1%-5%可調

100

152A

500*850*1000mm

箱式

225

5

SBW-

SW-120

±15

±1%-5%可調

120

182A

500*850*1000mm

箱式

240

6

SBW-

SW-150

±15

±1%-5%可調

150

228A

760*660*1600mm

柜式

350

7

SBW-

SW-200

±15

±1%-5%可調

200

304A

760*660*1600mm

柜式

400

8

SBW-

SW-225

±15

±1%-5%可調

225

342A

760*660*1600mm

柜式

450

9

SBW-

SW-250

±15

±1%-5%可調

250

380A

760*660*1600mm

柜式

470

10

SBW-

SW-320

±15

±1%-5%可調

320

486A

1100*800*2000mm

柜式

620




資料下載
S(D)BW-SW系列高精度無觸點穩壓器
立即下載
